Дифузор підбирають за трьома величинами: засягом струменя, ризиком протягу в зоні перебування і живим перерізом. Витрата повітря — не критерій вибору, а вихідні дані. Два різні дифузори при однаковій витраті дають різні відчуття під ними: один залишає людей у категорії комфорту B, другий виводить дві третини робочих місць за норму.

Нижче — розбір на конкретних числах. Усі значення отримані в тренажері розподілу повітря для одного й того самого приміщення: офіс 10 × 14 × 3 м, 12 робочих місць, охолодження з Δt = −6 K.

Чотири моделі в одному приміщенні: що змінюється

Модель припливного елемента	Витрата, м³/год	Засяг L₀,₂, м	Ризик протягу DR	Місць поза кат. B	Категорія

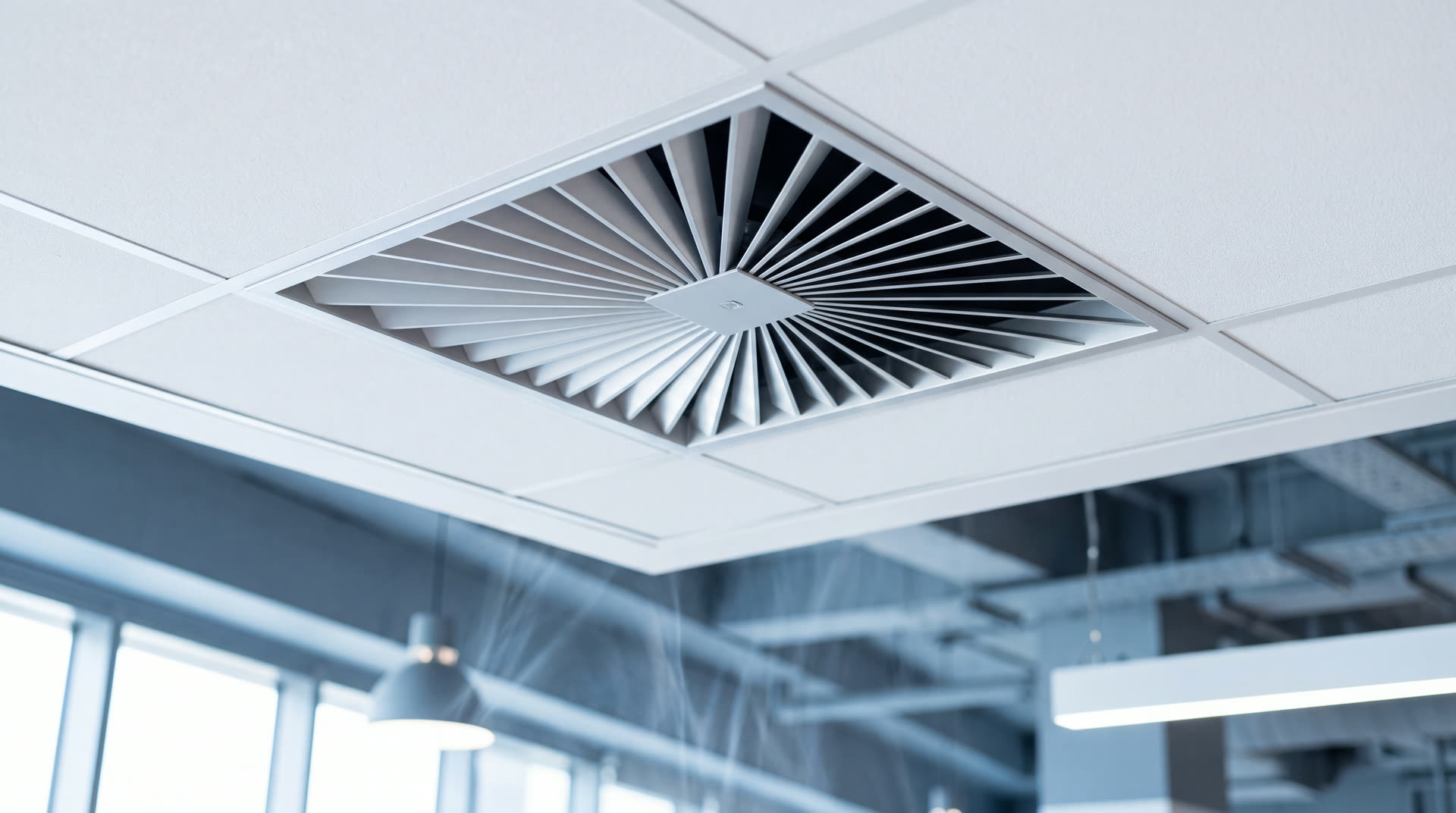

Вихровий дифузор 600×600, 6 шт	2 053	2,7	11 %	0 з 12	B
Вихровий дифузор, 2 шт	684	2,7	13 %	0 з 12	B
Щілинний дифузор	1 069	6,9	27 %	8 з 12	C
Сопло дальньої дії	812	9,5	21 %	4 з 12	C

Зверніть увагу на другий рядок: витрата впала втричі — з 2 053 до 684 м³/год, — а комфорт не змінився. І на третій: витрата вдвічі менша за перший варіант, а поза нормою вже вісім робочих місць. Комфорт визначає не кількість повітря, а те, як воно рухається.

Чому більше повітря не означає краще

Найпоширеніша помилка — «додати повітря про запас». Ось що відбувається, коли швидкість у живому перерізі підняти з 2,2 до 5,5 м/с на тих самих шести вихрових дифузорах:

• витрата зростає до 5 132 м³/год, кратність — до 12,2 1/год;
• ризик протягу DR піднімається з 11 % до 33 %;
• вісім із дванадцяти робочих місць виходять за категорію B;
• звукова потужність перевищує 45 дБ(А);
• втрата тиску зростає з 1,8 до 11,2 Па — це вже інший вентилятор і інший рахунок за електрику.

Тобто система стала дорожчою в монтажі, дорожчою в експлуатації, гучнішою — і при цьому люди під нею мерзнуть. Це не гіпотетичний приклад: саме так виглядає більшість скарг «дує з кондиціонера» через півроку після здачі об’єкта.

Скільки повітря потрібно насправді

Нижню межу задає гігієнічна норма — витрата на людину плюс витрата на площу. Для офісу на 12 людей площею 140 м² гігієнічний мінімум становить 655 м³/год. Усе, що більше, потрібно обґрунтувати: тепловим навантаженням, технологічними виділеннями чи вимогами замовника.

Але й опускатися рівно до мінімуму — не рішення. Якщо підібрати швидкість точно під 655 м³/год, ризик протягу падає до нуля, комфорт виходить у категорію A — а вік повітря в зоні дихання зростає до 43 хвилин. Повітря формально свіже, фактично стоїть. У прикладі з таблиці при 2 053 м³/год вік повітря становить 16,7 хвилини.

Робочий діапазон лежить між цими крайнощами, і знайти його можна тільки перевіркою обох показників одночасно — комфорту й віку повітря.

Що таке засяг струменя L₀,₂ і як ним користуватись

Засяг струменя L₀,₂ — це відстань від дифузора, на якій швидкість повітря падає до 0,2 м/с. Саме ця величина визначає, куди «дострілює» приплив.

Практичне правило: засяг має докидати приблизно до середини обслуговуваної зони, але не бити в протилежну стіну. Якщо струмінь не доходить — під дифузором утворюється зона застою, повітря там старіє. Якщо перелітає — відбивається від стіни й падає людям на голови вже холодним.

У таблиці вище видно, як це працює. Сопло дальньої дії має засяг 9,5 м — воно розраховане на зали й цехи. У офісі 10 × 14 м воно перелітає робочу зону, і чотири місця з дванадцяти отримують категорію C.

Ефект Коанда: чому повітря не падає одразу вниз

Стельовий дифузор випускає повітря настильно, і струмінь прилипає до стелі — це ефект Коанда. Завдяки йому холодне повітря встигає змішатися з кімнатним і втратити швидкість, перш ніж опуститься в зону перебування.

Ефект зникає, якщо струмінь зустрічає перешкоду — балку, підвісний світильник, зміну висоти стелі. У цьому місці повітря відривається й падає вертикально. Тому дифузор ніколи не підбирають без плану стелі: та сама модель у порожньому приміщенні й під балкою дає різний результат.

Різниця температур: куди піде струмінь

Δt між припливом і приміщенням змінює траєкторію струменя, а не лише потужність.

• Холодне повітря важче — воно швидше опускається в зону перебування. При Δt = −14 K вік повітря в зоні дихання становить 14,9 хвилини: свіже повітря доходить до людей швидко, але ризик протягу зростає.
• Тепле повітря липне до стелі. При Δt = +6 K вік повітря в зоні дихання зростає до 20,1 хвилини — приплив іде поверху й може взагалі не дійти вниз.

Це головна причина, чому опалення стельовими дифузорами працює гірше за охолодження тими самими дифузорами. Взимку систему часто доводиться перерахувати окремо.

Коротке замикання приплив — витяжка

Помилка, яку не видно в кошторисі й не чути на пусконалагодженні: витяжна решітка стоїть надто близько до припливного дифузора. Свіже повітря йде найкоротшим шляхом у витяжку, не дійшовши до людей. Формально витрата в нормі, кратність у нормі — фактично зона перебування провітрюється гірше, ніж стеля.

Показник, який це ловить, — ефективність вентиляції ε: відношення концентрації у витяжці до концентрації в зоні дихання. Одиниця означає повне змішування. Менше одиниці — частина повітря проходить повз людей.

Порядок підбору: сім кроків

1. Порахувати гігієнічний мінімум за кількістю людей і площею.
2. Визначити витрату за тепловим навантаженням і взяти більше з двох значень.
3. Обрати тип елемента за геометрією приміщення: стельовий вихровий для офісів, щілинний для витягнутих зон, сопло для залів і цехів.
4. Розподілити витрату на кількість штук так, щоб швидкість у живому перерізі лишалась у межах 2–3 м/с.
5. Перевірити засяг: чи докидає до середини зони й не б’є в стіну.
6. Перевірити ризик протягу DR і кількість робочих місць поза категорією B.
7. Перевірити вік повітря й ефективність вентиляції — щоб не отримати комфорт ціною застою.

Перевірте свій випадок

Усі числа в цій статті отримані в інтерактивному тренажері розподілу повітря. У ньому 15 моделей дифузорів і решіток, струмінь у 3D, розріз приміщення, карта комфорту за EN 16798 і вік повітря. Ви задаєте своє приміщення і бачите результат одразу.

👉 Відкрити тренажер розподілу повітря
🎬 Огляд тренажера за 3 хвилини
🧮 490 калькуляторів ОВіК

Часті запитання

Яка швидкість у живому перерізі дифузора вважається нормальною?

Робочий діапазон для приміщень із постійним перебуванням людей — 2–3 м/с. Нижче 2 м/с струмінь може не добити до потрібної відстані, вище 3 м/с швидко зростають шум і втрата тиску. У прикладі вище 5,5 м/с дало 45 дБ(А) і 11,2 Па замість 1,8 Па.

Що означає категорія комфорту B за EN 16798?

Це нормальний рівень очікувань для звичайних офісів і громадських будівель. Категорія A — підвищені вимоги, C — прийнятна для приміщень із коротким перебуванням. Категорії визначаються за швидкістю повітря, ризиком протягу DR і температурним діапазоном у зоні перебування.

Скільки дифузорів потрібно на приміщення?

Кількість визначає не площа, а витрата на штуку при допустимій швидкості в живому перерізі. Розділіть загальну витрату так, щоб на кожен елемент припадало значення, яке дає 2–3 м/с. Далі перевірте, чи покривають засяги всю зону перебування без розривів.

Чому взимку з тих самих дифузорів дме гірше, ніж влітку?

Тепле повітря легше й прилипає до стелі, тому взимку струмінь гірше опускається в зону перебування: вік повітря в зоні дихання зростає, а частина приміщення провітрюється слабше. Охолодження працює навпаки — холодне повітря опускається саме. Тому режим опалення перевіряють окремим розрахунком.

---

Матеріал підготувала команда HVACb2b — платформи інженерних розрахунків і тренажерів для фахівців ОВіК, продукту MYICODE sp. z o.o. Розрахунки мають довідковий характер і не замінюють проєктну документацію.
